Signal jammer EMC-compliance: regler, test og design for RF-jammere

Jammere kan ikke certificeres efter EMC- og FCC-krav, fordi deres formål er at forstyrre autoriseret radiokommunikation. Her gennemgår jeg reglerne, bødestraffene, testmetoderne og de PCB-designprincipper, der faktisk betyder noget i RF-hardware.

Hvad er en signaljammer, og hvordan virker den?

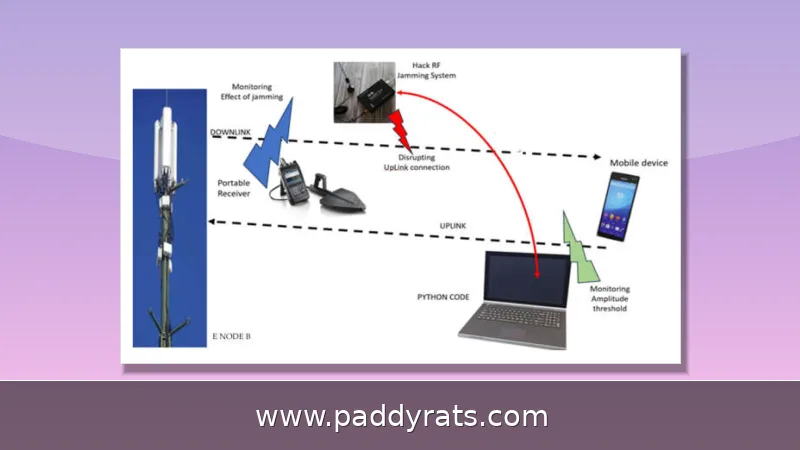

En signaljammer fungerer ved at udsende elektronisk støj på nøjagtig samme frekvenser, som legitime enheder benytter – på den måde overdøves det egentlige signal. Selve opbygningen er forholdsvis enkel: der skal en strømkilde til, en oscillator som genererer forstyrrelsessignalet, en forstærker der skruer op for styrken, og endelig en antenne som sender det hele ud. Om blokeringen lykkes, afhænger i sidste ende af forholdet mellem de to signalstyrker ved modtageren: Er jammerens støj stærkere end det rigtige signal, bryder kommunikationen sammen.

Frekvensbåndet afhænger helt af, hvad der skal jammes. GPS-satellitsignaler er nemlig utroligt svage, når de når frem – i omegnen af minus 120 dBm – og derfor kan selv en håndholdt enhed på under 1 watt slå GPS-modtagere ud inden for nogle få dusin meter. Mobiljammere ligger typisk et sted mellem 700 og 2600 MHz, og her har de lavere bånd en fordel, fordi de trænger bedre gennem vægge. Wi-Fi-jammere sigter mod 2,4 GHz, 5 GHz eller 6 GHz, men de er sværere at bruge på afstand, da Wi-Fi-senderne ofte er kraftige og sidder tæt på modtageren. Dronejammere griber ind over for kontrol-linket og tvinger dronen til at lande, svæve eller vende tilbage til udgangspunktet.

Her er en vigtig skelnen: jamming og spoofing er ikke det samme. Ved jamming overdøver man signalet, mens spoofing i stedet sender en efterligning – altså en falsk version, fx falske GPS-signaler, der får modtageren til at tro, den befinder sig et helt forkert sted. Konsekvensen for modtageren er også forskellig. Bliver den jammed, mister den signalet. Bliver den derimod spoofet, kan den sagtens køre videre uden at vise nogen fejl overhovedet. Hvor langt man så kan nå, afhænger af flere ting: udgangseffekten, hvor stærkt målsignalet er, forhindringer i omgivelserne og hvilket frekvensbånd, der er tale om. En lille enhed med lav effekt kan dække et enkelt rum, og stiller man tre-fire af dem op, kan de tilsammen blokere mobilsignaler i omkring 400 kvadratmeter. Mellemklasse-jammere, der yder 10-20 watt pr. frekvensmodul, dækker til sammenligning 1.000 kvadratmeter eller mere.

Hvorfor kan jammere ikke opfylde EMC- og FCC-tekniske krav?

Jammere kan i praksis hverken certificeres eller autoriseres, og det hænger grundlæggende sammen med, at deres eneste formål er at blokere eller forstyrre autoriseret radiokommunikation. FCC er ikke i tvivl om, hvad de mener: Drift, markedsføring, salg, import, distribution eller forsendelse af RF-jammere er i strid med føderal lovgivning – der er ingen smutveje, uanset om det handler om personlig, kommerciel, uddannelsesmæssig eller køretøjsbaseret brug. Kun visse militære enheder og føderale retshåndhævende myndigheder har lov til at tage dem i brug, og selv de skal følge strenge retningslinjer.

Det handler ikke om dårligt EMC-arbejde fra producenternes side. Problemet er mere grundlæggende: En jammer er per definition konstrueret til at udsende energi, der forstyrrer andre radiosystemer, og hvis den blev taget i brug i almindeligt omfang, ville det undergrave integriteten af landets kommunikationsinfrastruktur. Derfor kan en jammer aldrig leve op til FCC's tekniske krav, og den kan ikke anvendes lovligt. EMC-arbejdet på den slags hardware handler altså i praksis om at begrænse utilsigtet udstråling og sikre, at udstyret ikke forstyrrer mere end højst nødvendigt – ikke om at gøre jammeren lovlig.

I praksis betyder det, at EMC førstegangs-beståelsesrater for RF-hardware generelt ofte ligger omkring eller under 50 procent. Det er faktisk ret normalt, at selv veldesignede produkter dumper på første forsøg – strålet emission, ledningsbåren emission og immunitet skal jo gå op i en højere enhed på det samme print, og det er lettere sagt end gjort. For jammere er udfordringen dobbelt så stor: de skal håndtere høje effektniveauer og brede frekvensbånd, og samtidig kan de aldrig opnå en godkendelse, der tillader normal drift.

Håndhævelse: FCC, Canada og konkrete bødesager

Håndhævelsen er bestemt ikke bare teori. FCC har fx givet R&N Manufacturing, Ltd (RNM) en bøde på 29.000 dollars, fordi virksomheden gentagne gange havde kørt en signaljammer på sin fabrik i Houston, Texas – forstyrrelserne ramte både mobil- og PCS-kommunikation. Og i en anden sag fastholdt FCC en bøde på 22.000 dollars mod Ravi's Import Warehouse, Inc. i Dallas, Texas (FCC 22-10, 2022). Den bøde er delt op sådan her: 10.000 dollars for at drive udstyret uden autorisation, 7.000 dollars for at forårsage forstyrrelser og 5.000 dollars for groft uagtsom adfærd.

Sagen mod Ravi's Import Warehouse er ret interessant, fordi den viser, hvordan bøden faktisk bliver sat sammen. Her havde en arbejdsgiver brugt en jammer til at forhindre sine ansatte i at bruge telefoner i arbejdstiden – et motiv, som nogle måske ville kalde ganske praktisk, men som altså endte med en samlet bøde på 22.000 dollars. Det sender et ret klart signal: Heller ikke private arbejdspladser slipper uden om reglerne.

Canada kører samme linje. Her er jammere forbudt efter paragraf 4, 9, 10 og 15.1 i Radiocommunication Act, og ISED har mulighed for at udstede administrative bøder. For enkeltpersoner starter første overtrædelse med et loft på op til 25.000 canadiske dollars, mens gentagne overtrædelser kan koste op til 50.000. Virksomheder slipper ikke billigere: første gang er maksimum op til 10 millioner dollars, og ved efterfølgende overtrædelser stiger beløbet til op til 15 millioner.

Jammer-markedet er både stort og i vækst, og det er nok en af grundene til, at håndhævelsen fylder så meget i debatten. Analyserapporterne er dog langt fra enige om tallene: Nogle nævner 913,05 millioner dollars i 2025, andre 2,8 milliarder dollars i 2025 med en forventning om 5,6 milliarder dollars i 2034 ved en CAGR på 8,1 procent. Der findes også rapporter, der peger på 2,85 milliarder dollars i 2025 og 4,64 milliarder dollars i 2032 ved 7,2 procents CAGR, mens andre igen lander på 4,98 milliarder dollars i 2026 og 9,27 milliarder dollars i 2034 ved 8,1 procents CAGR – eller en CAGR på 5,66 procent mellem 2023 og 2028. Tallene stemmer altså ikke rigtig overens på tværs af rapporterne, men de peger alle i samme retning: et marked i vækst. Og den vækst drives af efterspørgsel, ikke af lovlighed.

EMC- og EMI-standarder, der er relevante for jammerudstyr

Når man sidder og roder med RF-hardware, kommer man ikke uden om at have styr på de standarder, der sætter rammerne for emission og immunitet. MIL-STD-461 er den amerikanske militærstandard, og den specificerer krav til både ledningsbåren og strålet emission samt ledningsbåren og strålet immunitet. IEC 61000-serien dækker derimod industrielt, kommercielt og husholdningsmæssigt udstyr, hvor IEC 61000-6-x definerer immunitets- og emissionskrav for forskellige miljøer. Og så er der de to, man ofte falder over i praksis: IEC 61000-4-3, som handler om strålet immunitet, og IEC 61000-4-2, som drejer sig om ESD.

CISPR-standarderne er lige så centrale. CISPR 11 gælder industrielt, videnskabeligt og medicinsk udstyr, CISPR 22 dækker IT-udstyr, og CISPR 32 gælder multimedieudstyr. I USA regulerer FCC Part 15 radiofrekvensudstyr og dækker både tilsigtede og utilsigtede radiatorer. I Europa findes EN 55032 og EN 55035 for medieenheder og anden elektronik, og EMC-direktivet 2014/30/EU fra Europa-Parlamentet sætter rammen for, hvordan udstyr må opføre sig elektromagnetisk.

I praksis betyder det, at en RF-designer skal forholde sig til flere regelsæt på én gang, afhængigt af hvilket marked produktet sigter mod. Tabellen nedenfor opsummerer de vigtigste standarder og deres anvendelsesområde.

For jammere er disse standarder ikke et certifikat, man kan opnå, men en teknisk ramme, man bliver målt imod. Det er værd at bemærke, at EMI-problemer oftest opstår mellem 9 kHz og 6 GHz. Over 6 GHz holder forstyrrelserne sig normalt inden for det enkelte print og behandles derfor som signalintegritet snarere end som EMC.

Testmetoder for RF-jammere og EMI-måling

I de sammenhænge, hvor jammere trods alt anvendes under særlig autorisation, stilles der konkrete tekniske krav. Udstyret må kun bruges under specifik godkendelse, udgangseffekten skal kunne kontrolleres for at begrænse forstyrrelsesradius, driften skal ligge inden for de frekvensområder, som spektrumforvaltningen tillader, og udstyret skal have tilstrækkelig immunitet over for ekstern interferens for at undgå utilsigtet udstråling.

Testmetoderne følger tre spor. Emissionsmåling udføres med kalibreret udstyr over det specificerede frekvensområde. Spektrumanalyse bruger en spektrumanalysator eller en scannende modtager til at kortlægge signalet. Immunitetstestning simulerer interferensmiljøer eller injicerer testsignaler for at se, hvordan udstyret reagerer. Tilsammen giver de et billede af, om hardwaren opfører sig forudsigeligt under de forhold, den skal tåle.

To teknikker går igen i avanceret jammerdesign. DRFM (Digital Radio Frequency Memory) sampler RF-signalet, gemmer det digitalt og genskaber det, mens man ændrer nogle eller alle signalparametre afhængigt af den ønskede bedragsteknik. Repeater-jamming udleder i stedet ECM-signalet fra det modtagne offerradarsignal og forsinker, modulerer og forstærker det, før det sendes videre. Begge teknikker kræver præcis timing og høj signalintegritet – og begge gør EMC-arbejdet mere krævende, fordi udstyret selv er en kraftig støjkilde.

PCB-designretningslinjer for EMC

God EMC starter i stack-up'en. Hvert signallag bør have et solidt, tilstødende referenceplan, så returstrømmen har en kort vej hjem. Følsomme traces skal holdes væk fra boardets kanter, og både tracelængde og sløjfeareal skal minimeres. Et princip, jeg selv har lært på den hårde måde: lad aldrig traces, testpunkter eller ubrugte IC-ben stå flydende – de fungerer som små antenner og kan ødelægge ellers pæne emissionsmålinger.

Afkoblingskondensatorer og EMI-filtre hører hjemme ved støjende ind- og udgange, og skærmede kabinetter er ofte nødvendige for at holde strålingen nede. Det er også værd at huske, at EMI-problemer oftest opstår mellem 9 kHz og 6 GHz, mens forstyrrelser over 6 GHz typisk holder sig inden for det enkelte board og derfor håndteres som signalintegritet. For en RF-designer betyder det, at EMC-arbejdet skal begynde tidligt i layoutfasen – ikke som en eftertanke, når prototypen dumper i testlaboratoriet.

Når man arbejder med jammere eller anden RF-hardware, er der ingen genvej til EMC-compliance. Man kan bygge et teknisk set vellykket print med solidt stack-up, korrekt afkobling og skærmning, men det ændrer ikke ved, at selve anvendelsen er ulovlig i USA og Canada. EMC-arbejdet handler derfor om at forstå og begrænse utilsigtet udstråling – ikke om at gøre en jammer tilladelsesklar.

Ofte stillede spørgsmål

Er signaljammere lovlige i USA?

Nej. FCC fastslår, at drift, markedsføring, salg, import, distribution eller forsendelse af RF-jammere er i strid med føderal lovgivning, uden undtagelser for personlig, kommerciel, uddannelsesmæssig eller køretøjsbaseret brug. Kun visse militære enheder og føderale retshåndhævende myndigheder må anvende dem under strenge retningslinjer.

Hvorfor kan jammerudstyr ikke bestå FCC's tekniske standarder?

Jammerudstyr kan ikke certificeres eller autoriseres, fordi dets primære formål er at blokere eller forstyrre autoriseret radiokommunikation. Anvendelsen ville undergrave integriteten i landets kommunikationsinfrastruktur, og derfor kan udstyret ikke opfylde FCC's tekniske standarder eller drives lovligt.

Hvordan blokerer en signaljammer faktisk kommunikation?

En jammer udsender elektronisk støj på de samme frekvenser, som legitime enheder bruger, og overdøver dermed det rigtige signal. Det afgørende er forholdet mellem jammerens signalstyrke og det legitime signals styrke ved modtageren – er jammerens støj kraftigere, bryder kommunikationen sammen.

Hvilke straffe kan ulovlig brug af jammere føre til?

Uautoriserede brugere kan møde betydelige civile bøder, beslaglæggelse af ulovligt udstyr og strafferetlige sanktioner. I Canada kan ISED udstede administrative bøder på op til 25.000 dollars ved en enkeltpersons første overtrædelse og op til 10 millioner dollars for en virksomheds første overtrædelse.
