Схема обнаружения глушителей сигнала: принципы, компоненты и методы детектирования

Разбираю, как работает схема обнаружения глушителей сигнала: счётчики порогов, измерительные окна, антенны, диоды и SDR. Объясняю, чем детектирование помех отличается от самого глушения, и какие правовые риски существуют.

Что такое схема обнаружения глушителя сигнала и зачем она нужна

Схема обнаружения глушителя сигнала — это радиоэлектронный узел, который отслеживает уровень принимаемой мощности и определяет, не подавляет ли кто-то полезный сигнал посторонним излучением. В отличие от самого глушителя, задача такой схемы не создавать помеху, а зафиксировать её появление и оценить интенсивность. По сути, это приёмник с пороговой логикой, который сравнивает реальную картину эфира с ожидаемой нормой.

Глушители передают на тех же радиочастотах, что и мобильные телефоны, создавая интерференцию — по сути, атаку типа «отказ в обслуживании» в радиочастотном контексте. Простые устройства блокируют лишь одну частоту и могут вводить аппарат в заблуждение, будто сети нет вовсе. Глушение идёт по нисходящему каналу: телефон не принимает сигнал базовой станции, поэтому шкала уровня сигнала исчезает. Именно этот разрыв между ожидаемым и фактическим приёмом и выявляет детектор.

Как работает схема обнаружения помех: счётчики, пороги и измерительные окна

Ключевая логика детектирования строится на подсчёте событий. Первый счётчик фиксирует, сколько раз принятая мощность превысила заданный порог; второй считает общее число измерений мощности. Управляющая логика затем выводит величину глушения за измерительное окно, сопоставляя эти два значения. Чем выше доля превышений порога, тем вероятнее, что в эфире работает источник помех, а не случайный всплеск.

Такой подход описан в патенте Qualcomm US12107673B2 (приоритет от 7 сентября 2021 года, выдан 1 октября 2024 года). Документ касается системы обнаружения глушителей для радиочастотного фронтенда и допускает реализацию статистической схемы АРУ для динамических сценариев глушения. Изобретатели — Питер Шах, Аджай Девадатта Канеткар, Сиаваш Экбатани, Юаньнин Юй, Шреник Патель, Дунцзян Цяо и Раджагопалан Рангараджан.

На практике измерительное окно задаёт компромисс между скоростью реакции и устойчивостью к ложным срабатываниям. Короткое окно ловит быстрые всплески, но чаще ошибается на естественных замираниях; длинное окно надёжнее, но реагирует медленнее. Именно поэтому производители аппаратных детекторов указывают параметры вроде 200 мс реального времени для спектрального обзора — это позволяет видеть кратковременные аномалии, не теряя общей картины.

Ключевые компоненты: антенны, детекторы, диоды и дроссели

Типовая схема детектора включает приёмную антенну, детекторный узел, фильтры и элементы согласования. В исследовательской схеме глушителя, опубликованной на ResearchGate, используются два сигнальных детектора, каждый со своим дипольным излучателем, дросселем и диодом; оба диполя настроены на 900 МГц. Диод здесь выполняет роль выпрямителя высокочастотного сигнала, а дроссель отсекает ВЧ-составляющую от цепи питания и измерительной части.

Сам глушитель, который такая схема должна ловить, обычно состоит из трёх подцепей: радиочастотного усилителя, генератора, управляемого напряжением, и цепи настройки. Усилитель строится на транзисторе с конденсаторами и резистором, а перестраиваемый контур использует конденсатор и катушку индуктивности как генератор. Понимание этой архитектуры помогает инженеру правильно выбрать полосу и чувствительность детектора.

В любительских конструкциях радиочастотных глушителей дальность подавления обычно составляет от 5 до 10 метров, а антенна длиной около 2 метров расширяет зону до 10–15 метров. В описаниях катушек упоминаются провод толщиной 1 мм, магнитный провод 0,1 мм и предварительная пропитка парафином; вторичная обмотка даёт искру 8–9 мм при питании около 20 Вт. Эти параметры полезны как ориентир при оценке того, какой мощности источник помех нужно уметь обнаруживать.

Аппаратные и программные подходы: SDR, анализаторы спектра и облачные модули

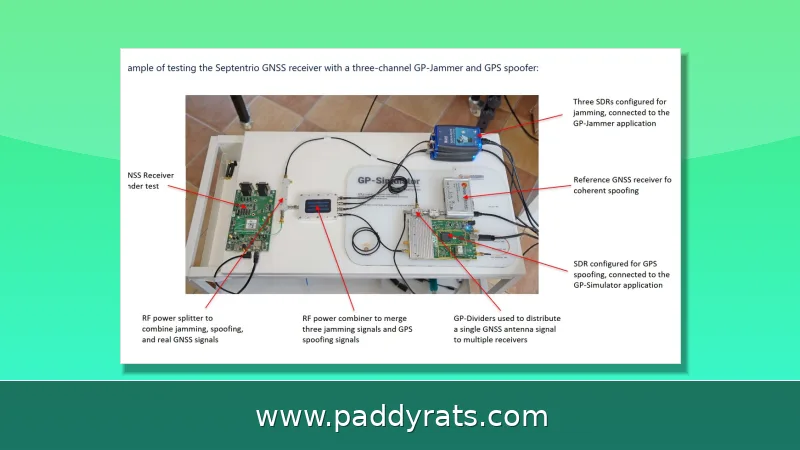

Детектирование помех можно вести аппаратно, программно или гибридно. Аппаратные детекторы проще и дешевле, но ограничены набором настроенных полос. Программно-определяемое радио (SDR) даёт гибкость: платформу HackRF One можно превратить в умный анализатор спектра, который изучает нормальные паттерны эфира и замечает скрытый шум. Это требует навыков, зато позволяет видеть картину шире, чем один фиксированный порог.

Спектральные анализаторы способны обнаруживать глушители, анализируя частоты, но они редко доступны обычному пользователю и требуют специальных знаний. Приложения, обещающие детектирование глушителей, в большинстве своём недоказаны и нуждаются в работающем сигнале для функционирования. Как отмечает Wilson Amplifiers, без военного уровня технологий средний потребитель практически не может достоверно определить сотовый глушитель.

Отдельный класс — облачные модули. Детектор GSM Jammer Detector от Digitpol представляет собой настенный или столбовой модуль, который выявляет глушение 2G, 3G, 4G, 5G, GPS/ГЛОНАСС/GALILEO, Wi-Fi и Bluetooth, а также IMSI-перехватчики и поддельные базовые станции. Оповещения приходят по SMS, email, через API или портал; журналы экспортируются в CSV и PDF, а модули объединяются в mesh-сеть.

Сравнение подходов к обнаружению помех

У каждого метода есть свои ограничения, и выбор зависит от задачи и бюджета. Ниже свожу ключевые варианты в таблицу, чтобы было проще оценить компромиссы.

Усилители сигнала лишь усиливают существующий сигнал и не останавливают глушитель; более того, глушитель подавляет и сам усилитель. По данным Wilson Amplifiers, зона подавления обычно не превышает 30 квадратных футов. Для потребителя лучший вариант — смена локации, поскольку радиус действия глушителя, как правило, невелик. Это не изящное решение, но оно самое реалистичное, когда найти источник помехи не удаётся.

Обнаружение глушения 2G, 3G, 4G, 5G, GPS, Wi-Fi и Bluetooth

Современный детектор должен покрывать множество диапазонов, ведь глушители работают не только против сотовой связи. Модуль Digitpol отслеживает 2G, 3G, 4G, 5G, GPS/ГЛОНАСС/GALILEO, Wi-Fi и Bluetooth, а также IMSI-перехватчики и поддельные базовые станции. Спектральный обзор в реальном времени занимает 200 мс, журналы хранятся пожизненно с отметками времени и выгружаются в CSV и PDF.

В конструкции 4G-глушителя, описанной в материалах Scribd, применяется схема обнаружения с фильтрами для распознавания сигналов диапазонов 3 и 40, а также триггерная цепь, включающая глушение только при обнаружении сигнала. Это показывает, насколько тесно детектирование и подавление могут быть связаны в одном устройстве — и почему важно различать законный детектор и незаконный глушитель.

Влагозащищённый корпус модуля Digitpol рассчитан на работу под открытым небом — его крепят на стену или столб, и ему не страшны ни дождь, ни перепады влажности. Связь с облаком обеспечивает IoT SIM-карта с годовым пакетом данных, так что устройство не зависит от местной сети Wi-Fi и остаётся на связи даже там, где другой инфраструктуры просто нет. Питание предусмотрено гибко: 5 В, 12 В, 110 В или 220 В — модуль подключается и к слаботочным линиям, и к обычной бытовой сети. На случай отключения электричества есть встроенная батарея на 24 часа, а в перезаряжаемом варианте — на месяц автономной работы. Диапазон рабочих температур от −15 °C до +55 °C позволяет ставить детектор и в неотапливаемом помещении, и в уличном шкафу. Наконец, настраиваемый выход сирены даёт локальное звуковое оповещение, не дожидаясь SMS или письма. Именно такой набор параметров и нужен стационарным объектам — складам, режимным территориям, вышкам связи, — где мониторинг эфира должен идти круглосуточно и без перерывов на обслуживание.

Реальные сценарии: угон автомобилей, наркотрафик и охраняемые объекты

Практические сценарии применения детекторов помех разнообразны. В охраняемых зданиях и исправительных учреждениях детекторы сотовых телефонов легальны в США и широко применяются для предотвращения нелегальной связи. В логистике и на складах отслеживание GPS-глушения помогает защитить телематику и контроль маршрутов.

Известны случаи, когда глушители использовались при угоне автомобилей и для сопровождения наркотрафика, блокируя GPS-трекеры и связь. Именно поэтому детекторы помех востребованы у служб безопасности и операторов критической инфраструктуры. Великобритания применяет глушители сигнала с 2012 года в рамках строгого регулирования, а Бразилия, Новая Зеландия и Швеция рассматривали исключения для исправительных учреждений.

Рынок глушителей сигнала, по прогнозу Technavio, вырастет на 1,08 млрд долларов США при среднегодовом темпе роста 5,66% в период с 2023 по 2028 год. Рост рынка означает и рост спроса на средства обнаружения, поскольку регуляторы и операторы стремятся контролировать нелегальное использование радиочастотного спектра.

Правовые риски, соответствие требованиям и ограничения

Глушители мешают работе GPS, Wi-Fi и полицейских радаров, а также могут блокировать экстренные вызовы 911. Закон о связи 1934 года в США запрещает создание помех авторизованному радиовещанию. Санкции включают штрафы до 11 000 долларов, изъятие оборудования и тюремное заключение. В США запрещено продавать, рекламировать, распространять и эксплуатировать сотовые глушители.

При этом детекторы сотовых телефонов в США легальны и распространены в исправительных учреждениях. Это важное различие: фиксировать наличие помехи можно, а создавать её — нельзя. Если есть подозрение на глушение, следует обратиться в правоохранительные органы или подать жалобу в FCC.

Стоит учитывать, что схожие симптомы — потеря сервиса и пропадание шкалы сигнала — могут вызывать неисправное оборудование, физические препятствия и легальные устройства на тех же частотах. Поэтому вывод о глушении нужно подтверждать инструментально, а не только по косвенным признакам.

Часто задаваемые вопросы

Как работает схема обнаружения глушителя сигнала?

Схема отслеживает принимаемую мощность сигнала и считает, как часто она превышает заданный порог за измерительное окно. В патенте Qualcomm US12107673B2 первый счётчик фиксирует превышения порога, второй считает общее число измерений, а управляющая логика выводит величину глушения из этих значений, что позволяет оценивать интенсивность помехи.

Может ли приложение для смартфона обнаружить глушитель сигнала?

Приложения, обещающие детектирование глушителей, в большинстве своём недоказаны и требуют работающего сигнала. Как отмечает Wilson Amplifiers, без технологий военного уровня средний потребитель практически не способен достоверно определить сотовый глушитель. Спектральные анализаторы помогают, но требуют специальных знаний и оборудования.

Каковы первые признаки глушения сигнала?

Самый частый симптом — потеря сервиса или исчезновение шкалы уровня сигнала. Cellbusters поясняет, что глушение идёт по нисходящему каналу, поэтому телефон не принимает сигнал базовой станции. Однако неисправное оборудование, физические препятствия и легальные устройства на тех же частотах дают похожую картину, поэтому нужна инструментальная проверка.

Законно ли обнаруживать или использовать глушители сигнала?

В США продажа, реклама, распространение и эксплуатация сотовых глушителей запрещены Законом о связи 1934 года и правилами FCC. Санкции включают штрафы до 11 000 долларов, изъятие оборудования и тюремное заключение. При этом детекторы сотовых телефонов легальны и широко применяются в исправительных учреждениях.
