Tecnologia di cancellazione dei lobi laterali per radar anti-jamming: come funziona la SLC

La cancellazione dei lobi laterali (SLC) usa antenne ausiliarie a basso guadagno per sottrarre adattivamente il segnale di disturbo che entra nel radar dai lobi laterali. Il rapporto di cancellazione tipico è di 20-40 dB, con limiti pratici di 25-35 dB dovuti al disadattamento dei diagrammi d'antenna.

Che cos'è la cancellazione dei lobi laterali nel radar anti-jamming?

La cancellazione dei lobi laterali — in inglese sidelobe cancellation, o più semplicemente SLC — è una delle tecniche di base nell'ambito delle contromisure elettroniche difensive, le cosiddette electronic counter-countermeasures (ECCM). In pratica serve a sopprimere i disturbi che entrano nel radar passando per i lobi laterali dell'antenna principale, ovvero quelle direzioni in cui il guadagno resta ben al di sotto del picco del fascio principale. Sui radar militari questa tecnologia viene impiegata fin dagli anni Sessanta e, ancora oggi, rimane la soluzione più diffusa sui radar a disco rotante di vecchia generazione.

Il punto di partenza è semplice: i lobi laterali di un'antenna reale non sono mai a zero. Un jammer orientato verso il radar riesce quindi a iniettare potenza sufficiente proprio da quelle direzioni, e gli echi dei bersagli finiscono per essere mascherati. La SLC interviene senza toccare il fascio principale: aggiunge uno o più canali ausiliari che captano lo stesso disturbo e consentono al processore di sottrarlo dal segnale principale. Il risultato è che la capacità di rilevamento torna disponibile, mantenendo inalterate la direzione e la forma del fascio principale.

Come funziona la tecnica di cancellazione dei lobi laterali?

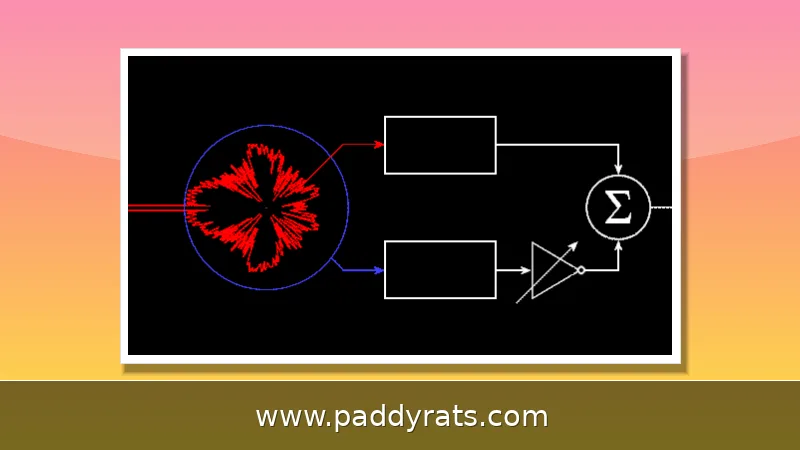

Le antenne ausiliarie sono piccole, a basso guadagno, e vengono sistemate intorno all'antenna principale del radar. Ognuna di esse ha un guadagno più o meno uguale, o leggermente superiore, al livello dei lobi laterali dell'antenna principale: in questo modo riceve all'incirca lo stesso segnale del jammer che entra dai lobi laterali, ma non l'eco del bersaglio. A quel punto il processore SLC calcola dei pesi adattivi, li applica ai segnali ausiliari e li sottrae dal segnale principale, secondo la relazione y_output = x_main - somma(w_k per x_aux_k).

I pesi si ottengono minimizzando la potenza in uscita, con il vincolo però di non toccare il guadagno del fascio principale. In questo modo si cancella l'interferenza correlata tra il canale principale e quelli ausiliari, mentre il segnale del bersaglio — che correlato non è — rimane lì dov'è. Ogni antenna ausiliaria è in grado di cancellare una sorgente di disturbo indipendente, e il risultato pratico è un nullo che si orienta da solo verso il jammer. All'inizio il progetto prevedeva un unico anello di controllo per un solo jammer; poi Howells e Applebaum hanno sviluppato architetture a più anelli, capaci di gestire più disturbatori nello stesso momento.

In definitiva, la SLC funziona come un filtro spaziale adattivo: in pratica permette al diagramma dell'antenna di mostrare dei nulli proprio in direzione dei jammer, come se l'antenna "si girasse dall'altra parte" di fronte al disturbo. Nella tabella che segue ho raccolto i parametri tipici di progetto e le prestazioni che ci si può aspettare da un sistema SLC.

Quali sono i parametri e le prestazioni tipiche della SLC?

Il rapporto di cancellazione, in sostanza, misura di quanto migliora il rapporto segnale-disturbo grazie al sistema. Detto così sembra semplice, ma in pratica quel valore teorico di 20-40 dB raramente si raggiunge: entra in gioco la corrispondenza tra il diagramma dell'antenna principale e quello dell'antenna ausiliaria nella direzione del jammer, poi la larghezza di banda dell'anello di cancellazione e ancora la correlazione tra i segnali di disturbo presenti nei due canali. Basta un disadattamento modesto tra i diagrammi e il rapporto effettivo scende a 25-35 dB.

Questi valori chiariscono bene il motivo per cui la SLC funziona contro i jammer che attaccano i lobi laterali, ma non possa certo essere considerata una soluzione valida in ogni situazione. Il numero di antenne ausiliarie da impiegare va scelto in base a quante minacce indipendenti si vuole neutralizzare: due o quattro canali ausiliari bastano per coprire gli scenari operativi più comuni, mentre situazioni più articolate richiedono architetture adattive decisamente più complesse.

Che cosa limita le prestazioni della cancellazione dei lobi laterali?

Il primo ostacolo è il disadattamento dei diagrammi d'antenna: se l'antenna ausiliaria non capta esattamente lo stesso segnale del jammer che entra attraverso il lobo laterale dell'antenna principale, la sottrazione non è mai perfetta. C'è poi il problema della banda: quando la larghezza di banda del jammer supera quella dell'anello di cancellazione, la cancellazione peggiora man mano che ci si allontana dalla frequenza centrale. Ultimo, ma non meno importante, c'è il rumore interno del ricevitore ausiliario, che di fatto fissa il tetto massimo di cancellazione raggiungibile: per quanto si affini il processing, sotto quel livello non si scende.

C'è poi la questione del multipath: quando il segnale del jammer arriva da più percorsi con ritardi diversi, una cancellazione a singolo tap non basta più. A questo si aggiungono limiti che direi strutturali, legati proprio all'architettura del sistema: gli algoritmi adattivi di cancellazione dei lobi laterali possono distorcere il fascio, spostare la punta del lobo principale e compromettere il rilevamento dei bersagli. Il punto, in pratica, è trovare il giusto compromesso tra quanto si vuole essere aggressivi nella cancellazione e quanto si vuole preservare l'integrità del fascio.

C'è però un limite che va tenuto bene a mente: la SLC non offre alcuna protezione contro il jamming che arriva dal fascio principale. Quando il jammer è allineato con il lobo principale, il suo segnale risulta molto più forte nel canale principale rispetto a quelli ausiliari, e la SLC non è in grado di sottrarlo senza cancellare allo stesso tempo anche il bersaglio. Per affrontare questo tipo di scenario bisogna quindi ricorrere a tecniche diverse, come il beamforming adattivo, il sidelobe blanking oppure la modalità burn-through.

SLC contro beamforming adattivo: quali sono le differenze chiave?

La SLC utilizza un numero ridotto di antenne ausiliarie, tipicamente 2-4, per cancellare jammer specifici mentre il diagramma dell'antenna principale resta fisso: direzione e forma del fascio principale non vengono alterate. Il beamforming adattivo, al contrario, sfrutta l'intero array per formare nulli, il che può influenzare la forma del fascio principale e richiede un array a fasi con ricevitori digitali a livello di elemento.

La SLC è più semplice e può essere installata come retrofit su radar esistenti, risultando la tecnica ECCM più comune sui radar a disco rotante legacy. Il beamforming adattivo offre prestazioni superiori ma con costi e complessità maggiori. La SLC contro il sidelobe blanking merita una distinzione: lo SLB è una tecnica consolidata per cancellare interferenze impulsive intenzionali o non intenzionali, come i falsi bersagli.

Un caso documentato nel 2023 riporta che una strategia di jamming basata sulla cancellazione dei lobi laterali in presenza di rumore migliora il rapporto di soppressione di 28,75 dB e riduce la potenza di portata del 6,95%. Uno studio SPIE del 2026 conferma che gli algoritmi proposti di cancellazione dei lobi laterali raggiungono prestazioni anti-jamming efficaci sia in condizioni a banda stretta sia a banda larga.

La SLC può gestire il jamming nel fascio principale?

No. La SLC è progettata per cancellare esclusivamente il jamming che entra dai lobi laterali. Se il jammer si trova nella direzione del fascio principale, il suo segnale è molto più forte nel canale principale rispetto ai canali ausiliari e la SLC non può sottrarlo senza cancellare contemporaneamente anche l'eco del bersaglio. Per affrontare il jamming nel fascio principale sono necessarie tecniche diverse, come il beamforming adattivo, il sidelobe blanking o la modalità burn-through.

Questa limitazione non riduce l'importanza della SLC nel panorama delle contromisure elettroniche. La maggior parte delle minacce reali sfrutta i lobi laterali, perché è più facile iniettare potenza da direzioni in cui il radar ha guadagno ridotto. La SLC resta quindi uno strumento essenziale, ma va integrata in una architettura ECCM più ampia che combini più tecniche in base allo scenario operativo.

Nella pratica, la scelta tra SLC, beamforming adattivo e sidelobe blanking dipende dal tipo di radar, dal budget e dalla minaccia attesa. I radar legacy a disco rotante traggono il massimo beneficio dalla SLC per il suo basso costo di retrofit, mentre i sistemi a schiera attiva possono sfruttare il beamforming adattivo per una protezione più completa.

Come si progetta e si implementa un sistema SLC?

La progettazione di un sistema di cancellazione dei lobi laterali richiede di confermare le specifiche rispetto ai requisiti applicativi prima di finalizzare il design. Bisogna tenere conto dei fattori ambientali, come l'intervallo di temperatura, l'umidità e le vibrazioni, che influenzano l'affidabilità a lungo termine e la deriva dei parametri. Occorre inoltre valutare il rapporto costo-prestazioni: se l'applicazione richiede componenti premium o se sono sufficienti gradi commerciali standard.

Un altro passaggio fondamentale è la verifica della compatibilità delle interfacce: impedenza, tipo di connettore e fattore di forma meccanico devono corrispondere all'architettura del sistema. È infine necessario includere un margine di progetto sufficiente per le tolleranze di produzione e gli effetti dell'invecchiamento dei componenti. Questi accorgimenti sono particolarmente importanti nei radar militari, dove la sostituzione dei moduli è costosa e i cicli di manutenzione sono lunghi.

La SLC è stata estesa anche ad applicazioni AEW, cioè airborne early warning, e uno degli ambiti di interesse storico per la SURC è stata la difesa contro missili balistici, con il problema del radar ABM come motore di sviluppo. La storia di questa tecnologia è legata a Paul Howells, accreditato dell'invenzione del cancellatore di lobi laterali con il brevetto statunitense 3.202.990, e a Sid Applebaum, autore dell'analisi matematica e dell'estensione agli array adattivi. Entrambi lavorarono inizialmente per il General Electric Heavy Military Electronics Department di Syracuse, poi nel Special Projects Lab della SURC.

Raytheon Co detiene il brevetto statunitense 6538597B1 relativo a spoofer, blanker e canceler, con inventore Fritz Steudel. Dean Chapman, IEEE Senior Life Member, ha contribuito con un resoconto di prima mano pubblicato su ETHW. Queste radici storiche spiegano perché la SLC sia una tecnologia matura ma ancora in evoluzione, con algoritmi moderni che ne estendono le capacità a condizioni di banda larga e scenari a più jammer.

Quali sono le applicazioni e il contesto operativo della SLC?

La cancellazione dei lobi laterali è una delle contromisure elettroniche difensive fondamentali per la protezione anti-jamming del radar. Le tecniche SLC sopprimono interferenze a elevato duty cycle e di tipo noise-like che entrano attraverso i lobi laterali dell'antenna. Uno degli ambiti applicativi di maggiore interesse storico è stata la difesa contro missili balistici, dove il problema del radar ABM ha rappresentato un motore di sviluppo significativo.

Nel contesto operativo attuale, la SLC viene impiegata su piattaforme terrestri, navali e aviotrasportate. La sua capacità di cancellare più sorgenti di disturbo indipendenti la rende adatta a scenari in cui il jammer tenta di saturare i canali di ricezione. Tuttavia, la crescente sofisticazione delle tecniche di jamming, inclusi i disturbi a banda larga e le tecniche di inganno, spinge verso l'integrazione con altre contromisure.

Il futuro della SLC passa probabilmente per l'ibridazione con il beamforming adattivo e con tecniche di elaborazione digitale sempre più potenti. Gli studi più recenti, come quello SPIE del 2026, indicano che gli algoritmi proposti mantengono prestazioni efficaci sia in banda stretta sia in banda larga, suggerendo che la SLC continuerà a essere un mattone fondamentale delle architetture ECCM anche nei radar di nuova generazione.

Quali sono i compromessi tra SLC e tecniche correlate?

La scelta tra SLC, beamforming adattivo e sidelobe blanking non è mai assoluta: dipende dal tipo di radar, dalla minaccia e dal budget disponibile. La SLC eccelle per semplicità, costo contenuto e capacità di retrofit, ma non protegge dal jamming nel fascio principale e può degradare in presenza di multipath o di disadattamento di banda. Il beamforming adattivo offre prestazioni superiori ma richiede array a fasi con ricevitori digitali per elemento.

Il sidelobe blanking è complementare alla SLC: mentre la SLC cancella i disturbi continui, lo SLB è ottimizzato per interferenze impulsive e falsi bersagli. Un sistema ECCM completo può combinare tutte e tre le tecniche, selezionando dinamicamente la risposta in base alla minaccia rilevata. Questa integrazione è sempre più comune nei radar moderni, dove l'elaborazione digitale consente di commutare rapidamente tra modalità operative diverse.

Per chi progetta o valuta sistemi radar, comprendere questi compromessi è essenziale per evitare aspettative irrealistiche. La SLC non è una bacchetta magica, ma una tecnologia matura con limiti ben definiti e un rapporto costo-efficacia difficile da eguagliare nelle applicazioni legacy.

Domande frequenti sulla cancellazione dei lobi laterali

Le domande che seguono raccolgono i dubbi più comuni su come funziona la SLC, sui suoi limiti e sul confronto con tecniche correlate. Le risposte sono pensate per chi vuole comprendere rapidamente i concetti chiave senza addentrarsi nei dettagli matematici.

Come funziona la cancellazione dei lobi laterali nel radar anti-jamming?

La cancellazione dei lobi laterali utilizza una o più piccole antenne ausiliarie a basso guadagno disposte attorno all'antenna principale del radar. Ciascuna ausiliaria riceve all'incirca lo stesso segnale del jammer che entra dai lobi laterali dell'antenna principale, ma non l'eco del bersaglio. Il processore calcola pesi adattivi e sottrae i segnali ausiliari da quello principale, cancellando il disturbo correlato e preservando il bersaglio.

Qual è il rapporto di cancellazione tipico della SLC?

Il rapporto di cancellazione, cioè il miglioramento del rapporto segnale-disturbo, è tipicamente di 20-40 dB. Esso è limitato dalla corrispondenza tra i diagrammi dell'antenna principale e di quella ausiliaria nella direzione del jammer, dalla larghezza di banda dell'anello di cancellazione e dalla correlazione tra i segnali di disturbo nei canali principale e ausiliario.

In che modo la SLC è diversa dal beamforming adattivo?

La SLC impiega un numero ridotto di antenne ausiliarie, in genere 2-4, per cancellare jammer specifici mentre il diagramma dell'antenna principale resta fisso, quindi direzione e forma del fascio principale non vengono alterate. Il beamforming adattivo usa l'intero array per formare nulli, può influenzare la forma del fascio principale e richiede ricevitori digitali a livello di elemento.

La cancellazione dei lobi laterali può proteggere dal jamming nel fascio principale?

No. La SLC è progettata per cancellare solo il jamming che entra dai lobi laterali. Se il jammer si trova nella direzione del fascio principale, il suo segnale è molto più forte nel canale principale che in quelli ausiliari e la SLC non può sottrarlo senza cancellare anche il bersaglio. Il jamming nel fascio principale richiede beamforming adattivo, sidelobe blanking o burn-through.

Domande frequenti

Come funziona la cancellazione dei lobi laterali nel radar anti-jamming?

La SLC usa una o più piccole antenne ausiliarie a basso guadagno attorno all'antenna principale. Ciascuna riceve quasi lo stesso segnale del jammer che entra dai lobi laterali, ma non l'eco del bersaglio. Il processore calcola pesi adattivi e sottrae i segnali ausiliari da quello principale, cancellando il disturbo correlato e preservando il bersaglio.

Qual è il rapporto di cancellazione tipico della SLC?

Il rapporto di cancellazione, cioè il miglioramento del rapporto segnale-disturbo, è tipicamente di 20-40 dB. È limitato dalla corrispondenza tra i diagrammi dell'antenna principale e ausiliaria nella direzione del jammer, dalla larghezza di banda dell'anello di cancellazione e dalla correlazione tra i segnali di disturbo nei due canali.

In che modo la SLC è diversa dal beamforming adattivo?

La SLC usa poche antenne ausiliarie, in genere 2-4, per cancellare jammer specifici mentre il diagramma principale resta fisso, quindi direzione e forma del fascio non cambiano. Il beamforming adattivo usa l'intero array per formare nulli, può influenzare la forma del fascio principale e richiede ricevitori digitali a livello di elemento.

La cancellazione dei lobi laterali può proteggere dal jamming nel fascio principale?

No. La SLC cancella solo il jamming che entra dai lobi laterali. Se il jammer è nella direzione del fascio principale, il suo segnale è molto più forte nel canale principale che in quelli ausiliari e la SLC non può sottrarlo senza cancellare anche il bersaglio. Servono beamforming adattivo, sidelobe blanking o burn-through.
