Elektronische Täuschungsstörunterdrückung: Radar-ECCM-Techniken und Erkennungsmethoden

Täuschungsstörer senden gefälschte Zielechos und bedrohen Radaraufklärung sowie Zielverfolgung. Moderne ECCM-Verfahren wie Polarisation, DRFM-Erkennung und Merkmalsextraktion ermöglichen die Unterdrückung bei geringem Signalverlust.

Was ist elektronische Täuschungsstörung und warum muss sie unterdrückt werden?

Elektronische Täuschungsstörung gehört zur Familie der elektronischen Gegenmaßnahmen (ECM). Ihr Trick: Sie schleust gezielt falsche Informationen in den Radarprozess ein, um Suche, Erfassung und Verfolgung aus dem Takt zu bringen. Im Gegensatz zu Rauschstörern arbeitet sie kohärent – der Störer fängt das Radarsignal ab, moduliert es und schickt es zurück, sodass der Empfänger es für ein echtes Echo hält. Auf diese Weise entstehen Phantomziele mit falscher Entfernung, Geschwindigkeit oder Richtung, die dem Radar eine Bedrohung vorgaukeln, die es gar nicht gibt.

Elektronische Gegen-Gegenmaßnahmen – kurz ECCM – haben die Aufgabe, diese Wirkung abzuschwächen oder ganz zu unterdrücken. Dabei wird in der Praxis zwischen drei Ansätzen unterschieden: Prävention, Detektion und Mitigation. Für Betreiber ist das alles andere als ein akademisches Detail, denn schon ein einziger Täuschungsstörer kann die Feuerleitung eines Abwehrsystems derart in die Irre führen, dass es das falsche Ziel verfolgt. Erschwerend kommt hinzu, dass bei der Unterdrückung das echte Zielecho erhalten bleiben muss, während die gefälschten Echos verschwinden sollen. Genau diese Trennung ist schwierig und bildet den Kern der aktuellen Radar-ECCM-Forschung.

Wie erzeugt DRFM-Repeater-Störung falsche Ziele?

Ein DRFM-Störer – Digital Radio Frequency Memory – tastet das ankommende Radarsignal ab und legt die digitalisierten Werte im Speicher ab. Nach einer festgelegten Verzögerung holt er sie wieder heraus, verschiebt Frequenz oder Phase und strahlt das Ganze erneut ab. Das Entscheidende dabei: Weil dieses zurückgeworfene Signal kohärent zum ursprünglichen Radarstrahl bleibt, fällt es dem Empfänger schwer, es von echten Echos zu trennen.

So entstehen falsche Ziele in der Entfernung (RGPO), in der Doppler-Geschwindigkeit (VGPO), in kombinierter Form (RVGPO) oder als Vielfachziele (MFT). Bei der nicht-kohärenten Täuschung wird auf Speicherung und Abruf verzichtet – stattdessen wird die Trägerfrequenz direkt synthetisiert. Ein weiterer Vorteil: Täuschungsstörer müssen nicht über den gesamten Tastzyklus senden. Das verbessert die Leistungseffizienz und reduziert das Systemgewicht. Der Preis dafür sind jedoch hohe Anforderungen an Speicherkapazität und Empfindlichkeit. Da die Sendeleistung deutlich unter der von Rauschstörern liegt, lassen sich solche Systeme auch von kleinen Plattformen ausbringen.

Welche Strategien zur Unterdrückung gibt es: Prävention, Detektion, Mitigation?

Bei der Unterdrückung von Täuschungsstörungen unterscheidet man grob drei Ansätze: Prävention, Detektion und Mitigation. Zur Prävention setzt man auf Pulsdiversität – das soll es dem Störer erschweren, das Wellenformmuster einfach nachzuahmen. Bei der Detektion geht es darum, den Angriff überhaupt zu erkennen, ihn von echten Zielsignalen zu unterscheiden und anschließend zu klassifizieren. Die Mitigation wiederum zielt darauf ab, die Auswirkungen des Störsignals zu verringern oder ganz zu beseitigen – sei es durch Filterung oder durch Polarisationsverfahren.

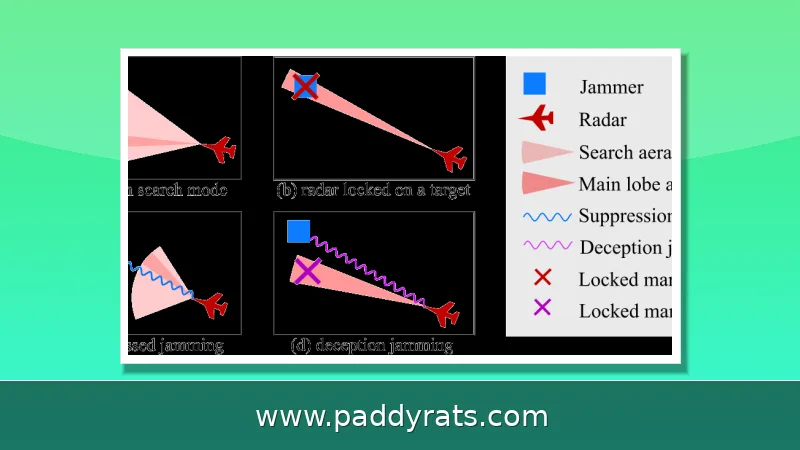

Deckstörung und Täuschungsstörung verfolgen zwei grundverschiedene Ansätze – das wird oft übersehen. Bei der Deckstörung geht es darum, das Radar mit Rauschen zuzuschütten und so seine Detektionsfähigkeit zu senken. Die Täuschungsstörung dagegen setzt auf ein anderes Prinzip: Sie strahlt Signale ab, die das Radar als echte Echos interpretieren soll. Das macht sie deutlich leistungseffizienter und schwerer zu entdecken als reine Rauschstörung. Allerdings hat dieses Verfahren auch seinen Preis – die Anforderungen an Speicherkapazität und Empfindlichkeit der eingesetzten Systeme sind hoch. Ein weiterer Punkt, der in der Praxis eine große Rolle spielt: Bei der Selbstschutzstörung (SPJ) am Radarziel ergibt sich aufgrund des Einweg-Ausbreitungsverlusts ein vergleichsweise hohes J/S-Verhältnis, während das Radarsignal den Zweiwegpfad durchlaufen muss.

Polarisationsbasierte Unterdrückung: ISRJ um 25 dB dämpfen

Bei der polarisationsbasierten Unterdrückung schaut man sich genauer an, wie sich Störsignal und echtes Zielsignal in Zeit, Frequenz und Polarisation unterscheiden. Dazu werden ein Haupt- und ein Hilfskanal herangezogen; aus deren Verhältnis lässt sich ableiten, wie stark der Störanteil gerade ist. Anschließend wird für jede Zeiteinheit ein eigener Unterdrückungskoeffizient berechnet. Auf diese Weise gelingt es, ISRJ (Interrupted Sampling Repeater Jamming) in einem LFM-Radar um etwa 25 dB abzusenken – und das, ohne das eigentliche Zielsignal merklich zu schwächen.

Die nachfolgende Übersicht bündelt die wichtigsten Leistungsdaten, die in verschiedenen Veröffentlichungen zu diesem Thema genannt werden – von der Polarisationsmethode, die ISRJ-Störungen bei LFM-Radaren um etwa 25 dB dämpft, ohne das eigentliche Zielsignal abzuschwächen, bis hin zum DRFM-Detektionsverfahren, das bei einem JSR und SNR von 0 dB eine Trefferquote von 92 % erreicht.

Interessant ist, dass selbst bei einem JSR und SNR von 0 dB noch eine hohe Erkennungsrate erreicht wird. Genauso wichtig ist aber, dass die Unterdrückung nicht das echte Ziel mitentfernt – ein Problem, das vor allem dann auftritt, wenn Störer und Ziel in derselben Entfernungsauflösungszelle liegen. Und auch wenn die Verfahren gut funktionieren: Hintergrundrauschen und die Polarisationsreinheit spielen eine große Rolle dafür, wie wirksam die Unterdrückung am Ende wirklich ist.

Mehrdimensionale Merkmalsextraktion zur Störidentifikation

Die mehrdimensionale Merkmalsextraktion analysiert Streupunktwinkel und Polarisationseigenschaften, um Störung und Ziel zu unterscheiden. L. Du und Kollegen vom Beijing Institute of Technology schlugen 2024 dieses Verfahren zur Identifikation von Radar-Täuschungsstörungen vor. Es extrahiert Merkmale aus gemessenen Radardaten, ermittelt Clustering-Schwellen und trennt Störung vom Ziel – auch bei niedrigem JNR.

Ergänzend publizierte Y. Wang 2022 eine Methode zur Erkennung und Unterdrückung von Täuschungsstörungen. D. Sun veröffentlichte 2025 ein Verfahren zur Detektion von DRFM-Täuschungsstörungen. R. Wang hatte bereits 2017 eine leistungsfähige Unterdrückung von Rückstrahl-Täuschungsstörungen vorgestellt. 2023 beschrieben Rezaei, Sebt und Zarei eine Unterdrückung auf Basis von Polarisationsunterschieden. Helena Calatrava, Shuo Tang und Pau Closas von der Northeastern University veröffentlichten 2025 einen Überblick über Anti-Täuschungsstrategien.

Welche Herausforderungen und Grenzen bestehen?

Die Unterdrückung von Täuschungsstörungen bleibt schwierig, weil Hintergrundrauschen und eine unvollständige Polarisationsreinheit die Wirksamkeit beeinträchtigen. Zudem werden Täuschungsstrategien immer ausgefeilter, was die Verwundbarkeit von Radaren erhöht. Ein DRFM-Störer kann Ziele in Entfernung, Winkel und Geschwindigkeit verschieben und so die Radarverriegelung stören sowie Flugzeuge vor lenkflugkörperbasierten Bedrohungen schützen.

Für die Praxis bedeutet das: Zuerst werden empfangene Signale in Haupt- und Hilfskanal analysiert, dann wird das Vorhandensein von Störung erkannt und das Haupt-zu-Hilfskanal-Verhältnis bestimmt. Anschließend berechnet man den Unterdrückungskoeffizienten für verschiedene Zeiteinheiten, um reale Ziele in derselben Entfernungsauflösungszelle nicht zu entfernen. Bei der Identifikation werden mehrdimensionale Merkmale aus gemessenen Radardaten extrahiert, Clustering-Schwellen abgeleitet und Störung vom Ziel unterschieden.

Welche Rolle spielen Detektion und Klassifikation im ECCM-Prozess?

Detektion und Klassifikation sind der Kern jeder Gegenmaßnahme. Ohne zuverlässige Erkennung lässt sich keine gezielte Unterdrückung einleiten. Verfahren wie die polarisationsbasierte Analyse oder die mehrdimensionale Merkmalsextraktion liefern die nötigen Entscheidungsgrundlagen. Die 92-prozentige Erkennungsrate bei JSR und SNR von 0 dB zeigt, dass selbst unter schwierigen Bedingungen brauchbare Ergebnisse erzielt werden können.

Dennoch bleibt die Trennung von Störung und Ziel eine Gratwanderung. Wird zu aggressiv gefiltert, verschwinden echte Ziele; wird zu vorsichtig vorgegangen, bleiben Falschziele erhalten. Die Forschung konzentriert sich deshalb auf adaptive Verfahren, die den Unterdrückungskoeffizienten zeitabhängig anpassen. Die zunehmende Komplexität der Täuschungsstrategien macht diese Anpassungsfähigkeit zu einem Wettlauf zwischen Störern und Radarsystemen.

Welche praktischen Schritte gelten für die Unterdrückung?

In der Praxis beginnt die Unterdrückung mit der Analyse der empfangenen Signale im Haupt- und Hilfskanal. Danach wird geprüft, ob eine Störung vorliegt. Anschließend bestimmt man das Verhältnis von Haupt- zu Hilfskanal und berechnet den Unterdrückungskoeffizienten für verschiedene Zeiteinheiten. Dieser Schritt ist kritisch, um reale Ziele in derselben Entfernungsauflösungszelle nicht zu entfernen.

Für die Identifikation werden mehrdimensionale Merkmale aus gemessenen Radardaten extrahiert, Clustering-Schwellen ermittelt und Störung vom Ziel unterschieden. Die Kombination aus Prävention, Detektion und Mitigation erlaubt es, Täuschungsstörungen zu erkennen und ihre Wirkung zu begrenzen. Entscheidend bleibt die Balance zwischen Unterdrückung und dem Erhalt echter Zielechos – eine Aufgabe, die sowohl Rechenleistung als auch Sensitivität erfordert.

Häufige Fragen zur Täuschungsstörunterdrückung

Was ist elektronische Täuschungsstörunterdrückung?

Sie umfasst elektronische Gegen-Gegenmaßnahmen, die die Wirkung von Täuschungsstörungen reduzieren oder beseitigen. Ein Störer sendet dabei Radarsignale mit zusätzlichen Modulationen zurück, um Falschziele zu erzeugen. Die Unterdrückung zielt darauf ab, diese falschen Echos zu erkennen, zu unterscheiden oder herauszufiltern, während das reale Zielecho erhalten bleibt.

Wie funktioniert DRFM-Täuschungsstörung?

Ein DRFM-Störer empfängt und speichert Abtastwerte des Radarsignals. Danach ruft er sie ab, moduliert sie mit Frequenz- oder Phasenverschiebungen und sendet sie erneut aus. Dieses kohärente Signal passt zum Radarempfänger und kann falsche Entfernungs-, Doppler- oder Winkelinformationen erzeugen, die kaum von echten Echos zu unterscheiden sind.

Welche Methoden werden zur Unterdrückung von Täuschungsstörungen eingesetzt?

Zu den Ansätzen zählen Prävention durch Pulsdiversität, Detektion mittels mehrdimensionaler Merkmalsextraktion oder Polarisationsunterschieden sowie Mitigation durch Filterung. Eine polarisationsbasierte Methode kann ISRJ-Störungen in einem LFM-Radar um etwa 25 dB dämpfen, ohne das reale Zielsignal abzuschwächen.

Was ist der Unterschied zwischen Deckstörung und Täuschungsstörung?

Deckstörung nutzt Rauschen, um die Fähigkeit des Radars zur Zielerkennung zu verringern. Täuschungsstörung sendet dagegen Signale, die als gültige Echos empfangen werden sollen, und erzeugt falsche Entfernungs-, Winkel- oder Geschwindigkeitsinformationen. Täuschungsstörung ist leistungseffizienter und schwerer zu entdecken, benötigt aber hohe Speicherkapazität und Empfindlichkeit.
